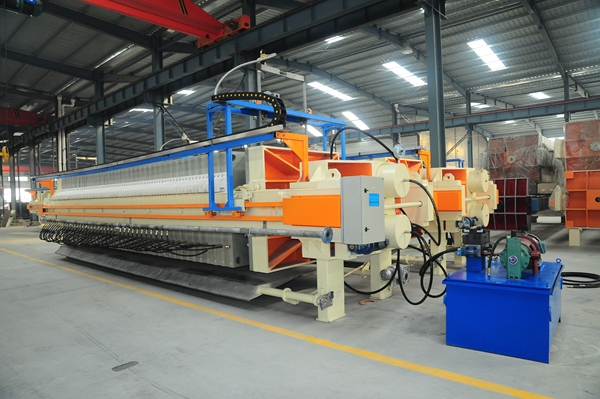

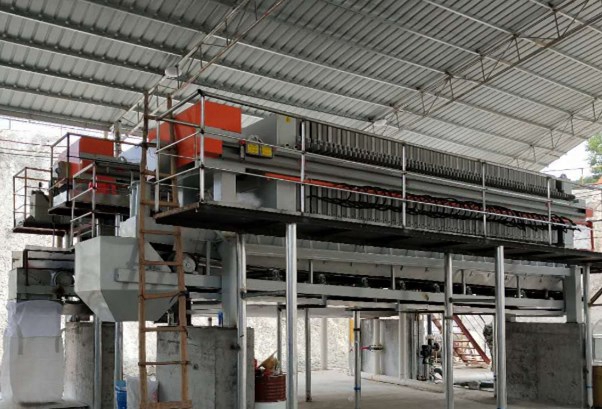

板框壓濾機是大型廠商常用的過濾設備，它是由平板濾板和中空濾框交替排列組成濾室。濾板的表面有溝槽，它的過濾過程就是工作時其凸出部位用以支撐濾布，濾布固定在中空濾框(板框)上面。 達到過濾工序。

　　板框壓濾機在過濾的作業操作中是由交替排列的濾板和濾框構成一組濾室。濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通入 懸浮液、洗滌水和引出濾液。板、框兩側各有把手支托在橫 梁上，由壓緊裝置壓緊板、框。板、框之間的濾布起密封墊片的作用。

　　由供料泵將懸浮液壓入濾室，在濾 布上形成濾渣，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾 完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除 去剩余的洗滌液。隨后打開壓濾機卸除濾渣，清洗濾布，重新壓緊板、框，開始下一工作循環。

　　板框壓濾機使用前要結合所要處理的物料濃度，PH，溫度，等特性，及處理要求和成本預算，工時預算等來確定板框壓濾機的選型。其具體操作程序按下列過程進行：

　　1、壓緊濾板

　　打開操作按鈕，并按下壓緊按鈕，活塞桿前移，壓緊濾板，達到標定上限壓力時，板框壓濾機的電機自動關停。將開關撥到保壓位置上，壓濾機進入自動保壓狀態。

　　2、進料過濾

　　進入保壓狀態后，檢查各管路閥門開閉狀況，確認無誤后啟動進料泵，慢慢開啟進料閥，料漿即通過止推板上的進料孔進入各濾室，在規定壓力下實現加壓過濾，形成濾餅。

　　3、洗滌濾餅

　　過濾完畢，洗滌水由洗滌孔通入各濾室內，滲過濾餅層，對濾餅進行洗滌。通過洗滌可進一步回收濾餅中的有 效 成份，或除去其中有害成份。通氣帶走濾餅中的部分水分。

　　4、松開濾板

　　將操作/保壓開關撥到操作位置，按下板框壓濾機的回程按鈕，活塞回程，濾板松開。活塞回退到位后，壓緊板觸及行程開關而自動停止，回程結束。

　　5、拉板卸餅

　　手動拉板卸餅：采用人工手動依次拉板卸餅。

　　6、使用板框壓濾機之后清洗整理濾布

　　將板框壓濾機的拉板卸料以后，殘留在濾布上的濾渣必 須清理干凈，濾布應重新整理平整，開始下一工作循環。當濾布的截留能力衰退時，則需對濾布進行清洗或更換
